Несмотря на то, что останавливать природные катаклизмы человек пока еще не научился, но избежать потерь все-таки возможно. Взять, к примеру, модульный дом от эквадорских архитекторов, спроектировавших сейсмоустойчивое жилище, которое можно легко собрать без применения техники, при надобности – расширить и быстро восстановить, если оно все же пострадает во время мощного землетрясения.

1. Как выставочный павильон стал прототипом быстровозводимого сейсмоустойчивого жилья

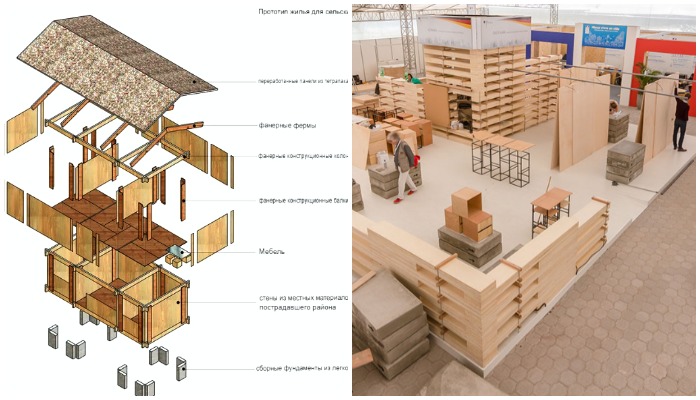

Немецкий выставочный павильон стал прототипом модульного сейсмоустойчивого дома (German pavilion for HIII).

Жизнь в сейсмоактивных зонах всегда подвергается опасности, ведь движение земной коры может спровоцировать разрушения масштабных зданий, под обломками, которых чаще всего и погибают люди. Чтобы избежать катастрофических последствий и в кратчайшие сроки обеспечить пострадавших жителей крышей над головой, современные дизайнеры разрабатывают специальные конструкции домов, которые способны выдержать мощные толчки и даже если они пострадают, то их можно без особых восстановить. Взять, к примеру, разработку архитекторов компании El Sindicato Arquitectura, которые активно подключились к Программе обеспечения жильем людей из пострадавших районов Эквадора. Взяв за основу павильон Германии HIII (German pavilion for HIII), представленный на одной из Международных выставок, проходивших в Кито (столица Эквадора), разработанный архитекторами студии AL BORDE, они усовершенствовали модуль так, что его можно использовать в качестве полноценного жилья в жарких климатических поясах.


После трансформации, а также адаптации к климату и местности бывший павильон может стать благоустроенным домом для большой семьи (The Prototype, Эквадор). | Фото: plataformaarquitectura.cl.

«После землетрясения, эпицентр которого пришелся на прибрежную зону, мы решили адаптировать павильон под быстровозводимое жилище, которое стоит столько же, сколько дома, поставляемые государством, но наши модульные объекты более сейсмоустойчивы и легко поддаются восстановлению», – объясняют свое решение представители компании El Sindicato Arquitectura.

2. Усовершенствованная конструкция модульного дома

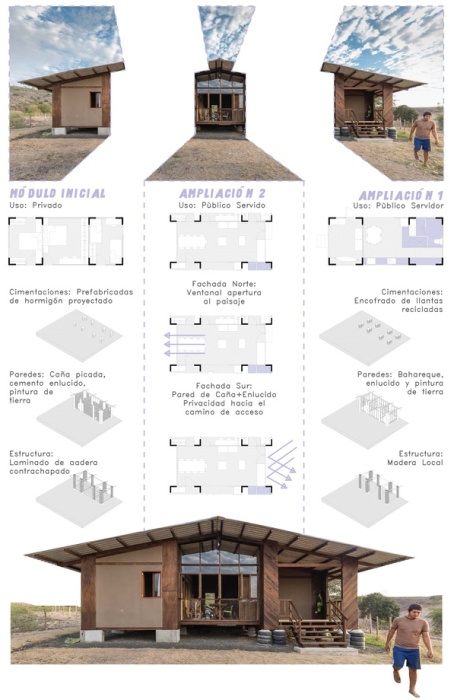

Модульный дом состоит из трех блоков, при этом необязательно устанавливать все и сразу (проект The Prototype). | Фото: plataformaarquitectura.cl.

«Разобрав» конструкцию модуля на отдельные блоки, разработчики эквадорской компании пришли к выводу, что их можно использовать как отдельные элементы конструктора LEGO, в зависимости от потребностей заказчика. Если модульный дом рассчитан на проживание 1-2 человек, то достаточно будет одного жилого блока, к которому, по желанию, можно «достраивать» нужное количество дополнительных объемов. По словам разработчиков: «Это прогрессивный сборно-разборный модульный дом, получивший название The Prototype (Прототип), который имеет два запланированных расширения, если используется как одноэтажное строение. Их также можно использовать для сборки двухэтажного объекта, только тогда один из расширительных модулей является промежуточным».

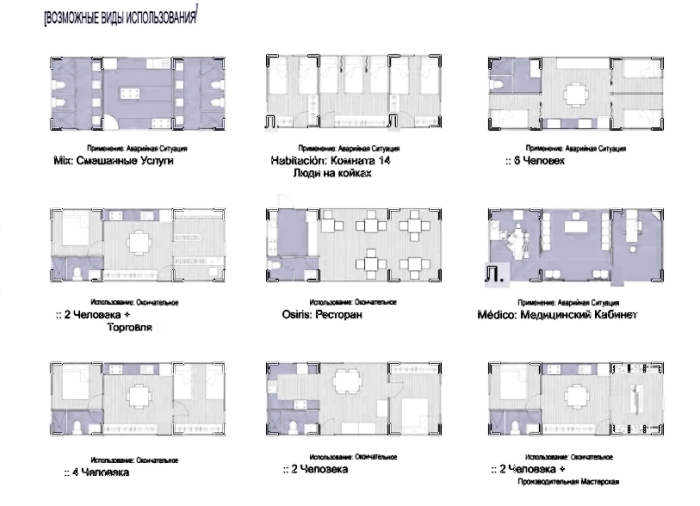

Варианты группировки блоков, из которых можно собрать дом как из кубиков конструктора LEGO. | Фото: archdaily.com.

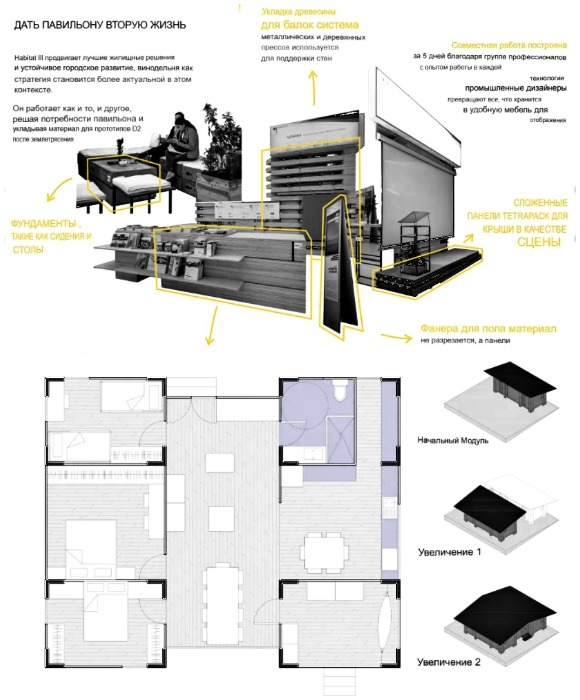

Возможная планировка и распределение жилых зон модульного дома The Prototype. | Фото: archdaily.com.

Стоит отметить, что модульный дом может изготавливаться промышленно, что значительно удешевляет процесс и повышает эффективность строительства. По сведениям редакции Novate.ru, все элементы сборно-разборной конструкции The Prototype изготавливаются из бруса и фанеры, что позволяет транспортировать даже в самые труднодоступные места, используя вертолеты. Также при разработке деталей, конструкция дома была настолько упрощена, что позволяет производить монтаж строения без применения тяжелой строительной техники и без привлечения высококлассных специалистов.

Разработчики компании El Sindicato Arquitectura упростили сборку жилых модулей The Prototype.
При этом разрабатывается и конструктивная технология ограждающих элементов, опор (используются вместо фундамента) и фасадов, все эти детали создаются/обрабатываются в зависимости от каждого проекта и климатической зоны. Перед покупкой модуля The Prototype заказчик озвучивает местоположение и свое видение планировки дома, специалисты компании очень быстро адаптируют строение под все пожелания и согласно рельефу.

3. Реальные примеры сборки модульного дома The Prototype

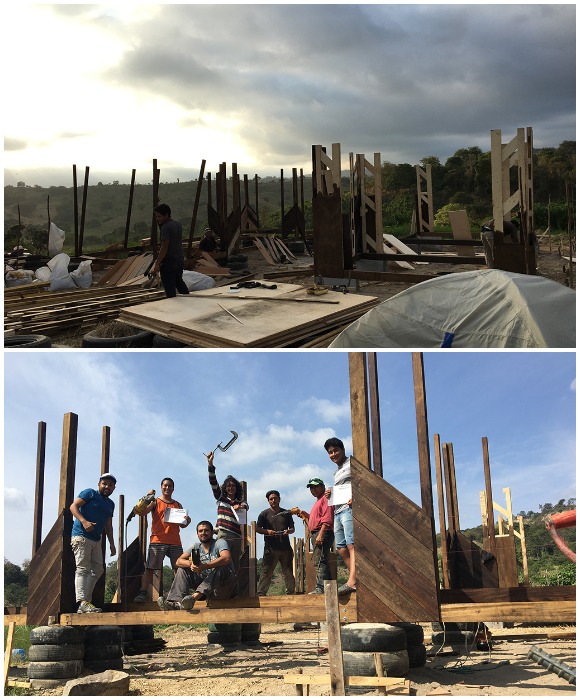

С монтажом экспериментальных моделей жители пострадавшей деревни справились самостоятельно (The Prototype, Эквадор).

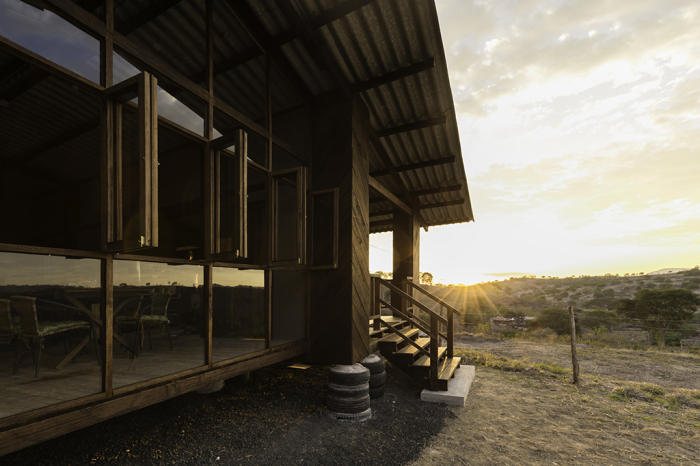

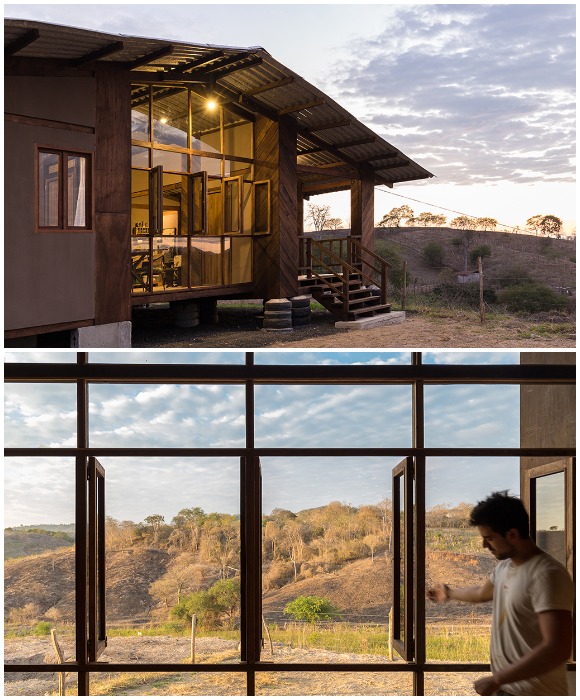

Чтобы избежать разрушений во время очередного землетрясения, дом установлен на ...старых покрышках (The Prototype, Эквадор). | Фото: archdaily.com.

Жилища, построенные сразу после разрушительного землетрясения, произошедшего в апреле 2016 г. в сельской местности Лос-Хорконситос-Манаби, были предназначены для двух пожилых пар, которых время от времени посещают дети и внуки. Изначально были даны рекомендации специалистами компании, которые во главу угла ставят определение сторон света, окружающей инфраструктуры и характеристики рельефа. Также было решено устанавливать основные модули, в которых можно спокойно жить, пока идет сборка дополнительных блоков.

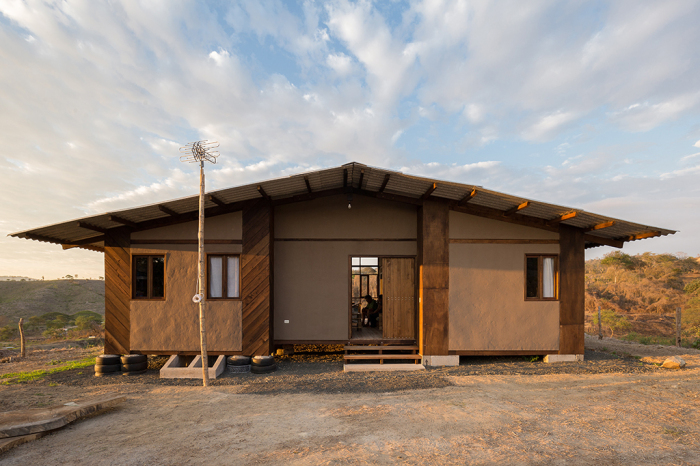

Стеклянный фасад стал украшением северной стороны модульного дома (The Prototype, Эквадор).

Основным ориентиром установки были климатические условия, солнечный свет и потоки ветра, чтобы обеспечить перекрестную вентиляцию. При этом авторы проекта (именно они разрабатывали план размещения объекта на территории участка) учли расположение подъездной дороги и соседских строений. В итоге южная сторона (где яркие солнечные лучи, дорога и примыкает соседский участок) является практически глухой стеной, в то время как на северной стороне предусмотрен стеклянный фасад, обеспечивающий отличное освещение и прекрасный вид на живописный ландшафт.

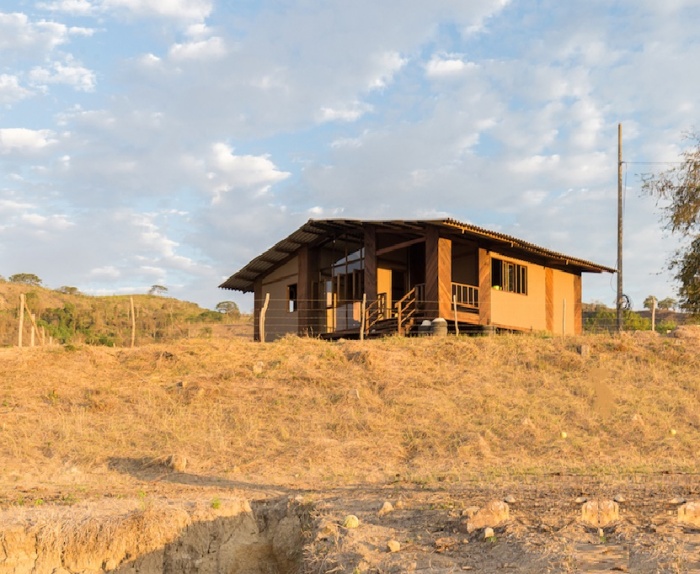

Дом собирали после тщательного анализа места, рельефа и с учетом сторон света (The Prototype, Эквадор). | Фото: plataformaarquitectura.cl.

В центральном блоке имеется небольшая гостиная (зона у окна), кухня-столовая, спальня и ванная комната. После того как были пристроены еще два блока, с восточной стороны обустроили спальные комнаты, чтобы жильцы смогли наслаждаться еще ласковыми утренними лучами солнца и общая ванная с санузлом. Западная сторона пристройки предусматривает общие зоны пользования – просторную гостиную и столовую.
Такую планировку пожелали иметь сами владельцы, хотя вариаций на эту тему может быть множество, вплоть до того, что жить можно только в одном блоке если финансы не позволяют или использовать строение в качестве загородного домика.

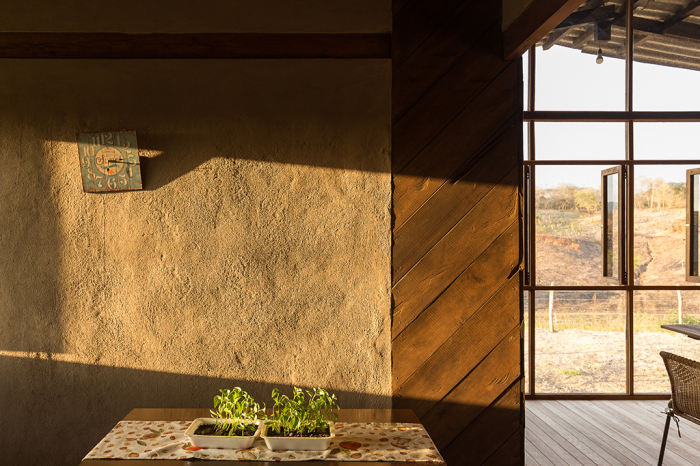

Отделочные работы с использованием старинной технологии баареке производили сами владельцы модульного дома (The Prototype, Эквадор). | Фото: archdaily.com.

Интересный факт: Поскольку два первых модульных дома были экспериментальными, то разработчики тестировали разные виды основного материала и облицовки. Стены первоначального модуля, например, были сделаны из рубленого тростника, покрытого штукатуркой с использованием цемента и грунтовой краски, а стены двух других пристроек возводились по старинной технологии баареке – тростник, оштукатуренный местной глиной для прочности покрытый краской, которая придает эстетическую однородность всему дому. На сборку и отделку экспериментальных образцов у владельцев с помощниками ушло около 2 месяцев. Если же покупать заводской модуль (из готовых древесностружечных материалов), то обрести крышу над головой можно будет и за неделю (при самостоятельной сборке).

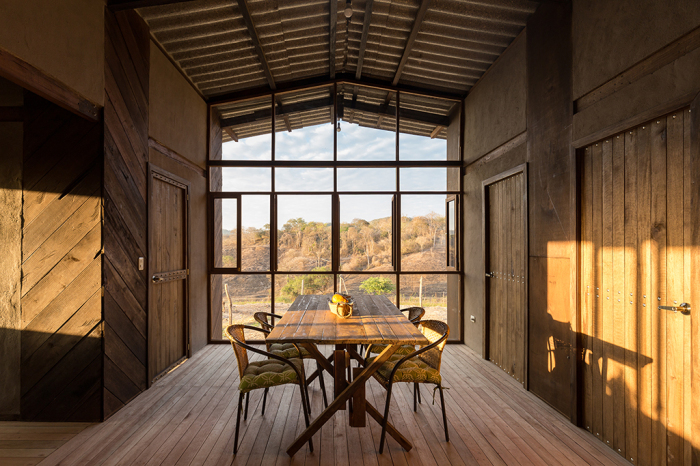

Столовая в основном блоке модульного дома, который можно восстановить даже после разрушительных землетрясений (The Prototype, Эквадор). | Фото: plataformaarquitectura.cl.

Также стоит отметить, что сами разработчики рекомендуют заниматься отделочными работами только в тех регионах, где угроза землетрясений минимальная. В остальных случаях, лучше оставить так как есть и при сборке следовать рекомендациям производителей, поскольку при средней мощности подземных толчках модуль способен устоять без повреждений. Если так случится, что дом все же разрушится, то основные элементы не пострадают, их можно будет использовать для создания жилища еще раз, ну а в крайнем случае – переработать древесину.
